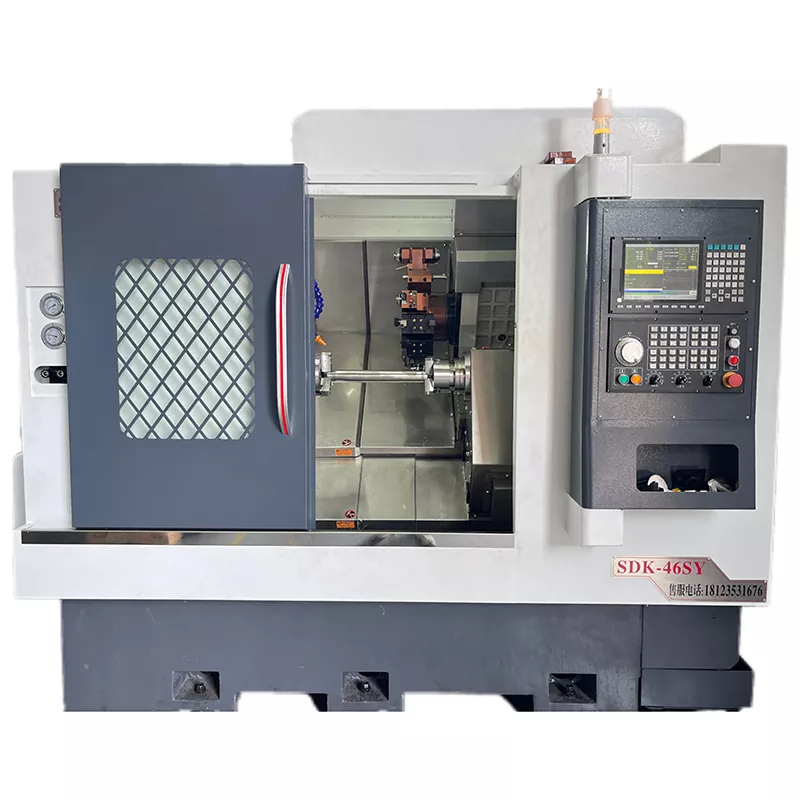

Podwójnie wrzeciony narzędzia maszynowe CNC

Podwójnie wrzeciona narzędzia CNC z pojedynczą tureą CNC, jak sama nazwa wskazuje, maszyna jest wyposażona w dwa wrzeciona i wieżę. Łóżko tego typu narzędzia maszynowego jest zwykle wyposażone w ramkę wrzeciona obrabianego i ramkę podwozie obrabianego, a także ruchomą wieżę. Rama wrzeciona i obrabiana ramka wrzeciona obrabia są odpowiednio używane do zacisku i obróbki obróbki, podczas gdy uchwyt narzędzi jest odpowiedzialny za operacje cięcia.

Wyślij zapytanie

Opis produktu

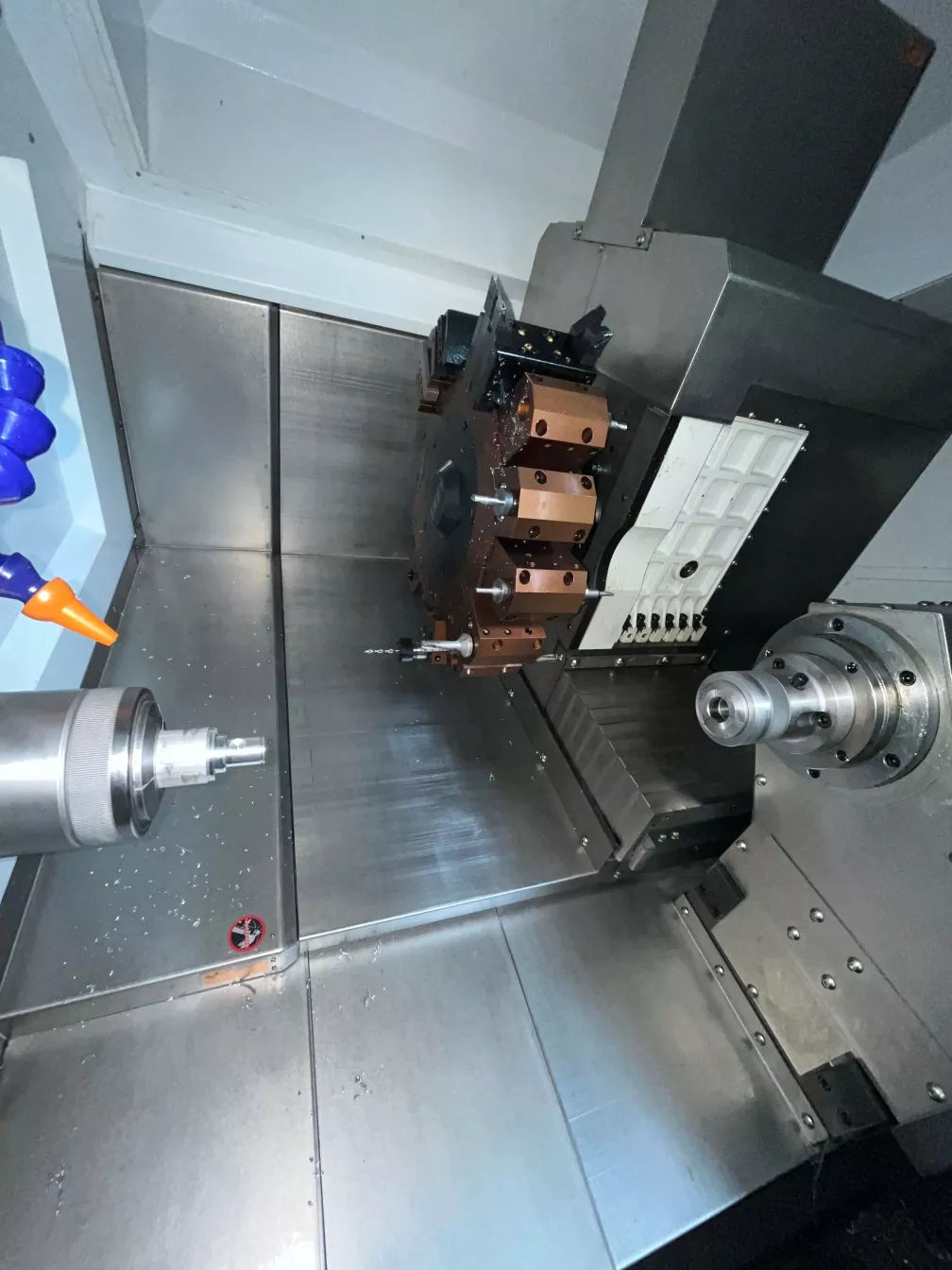

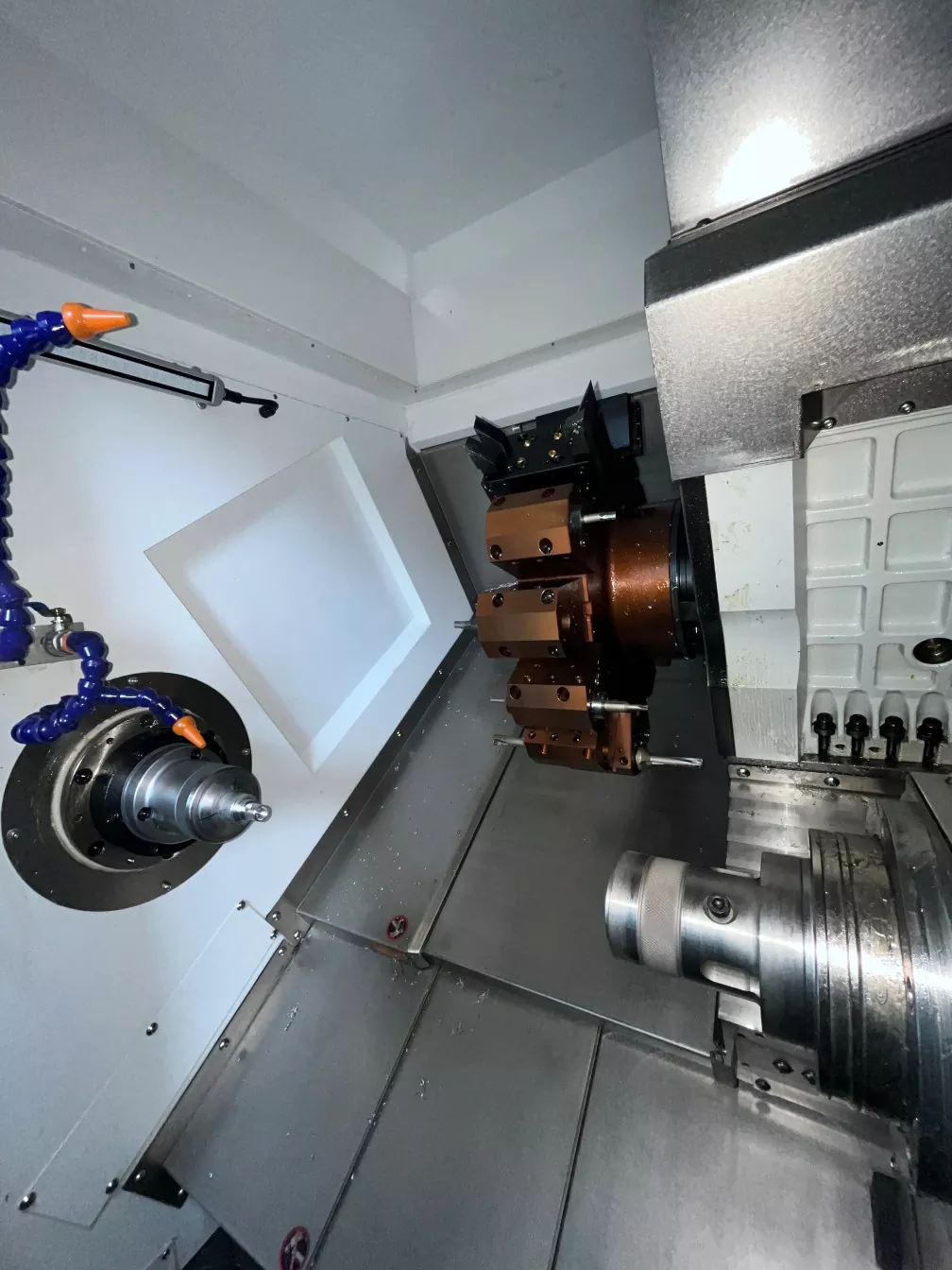

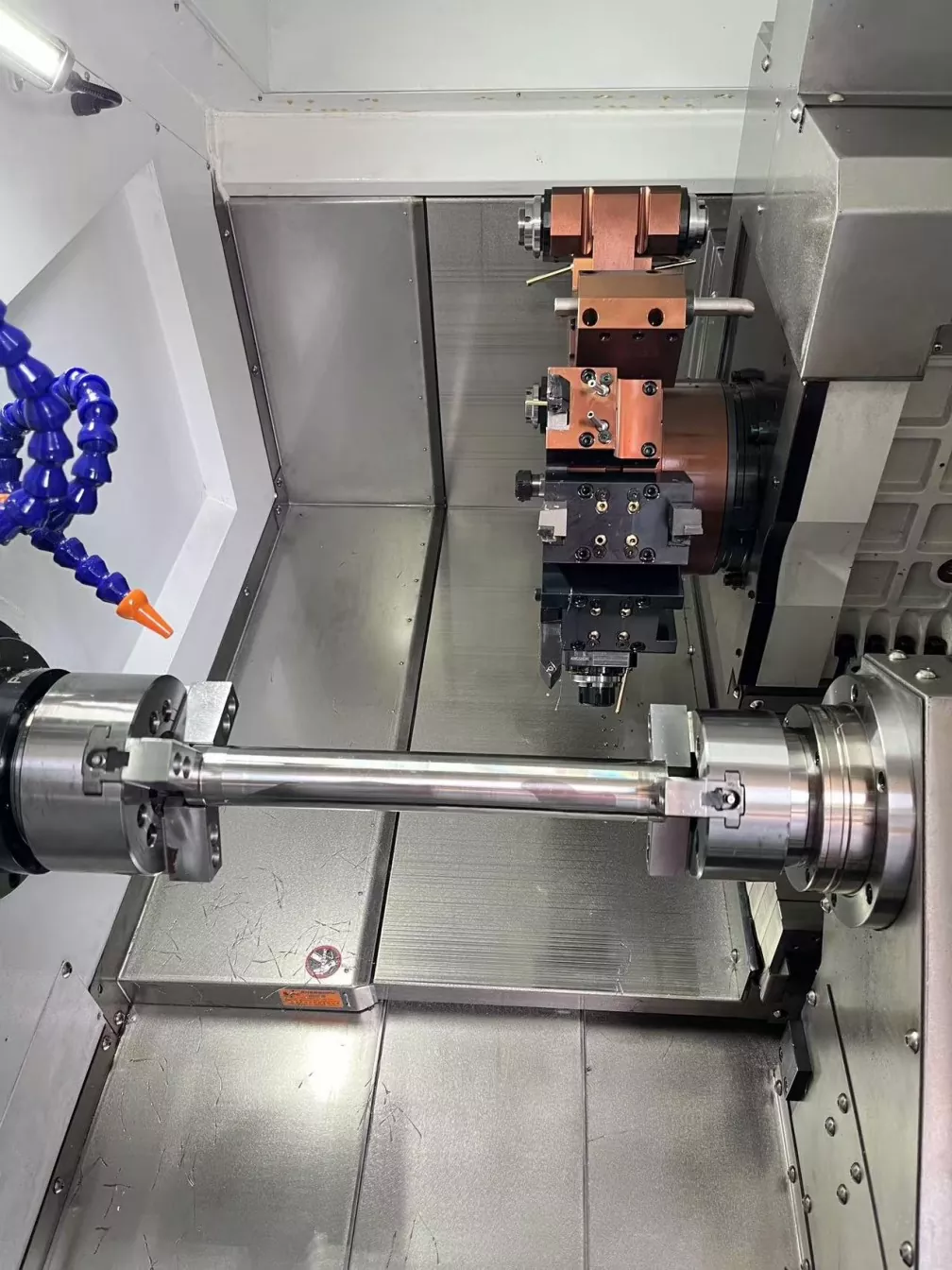

W porównaniu z tradycyjnymi tokarkami CNC, podwójnie wrzeciony maszynowe narzędzia CNC mają wyższy stopień automatyzacji. Może osiągnąć zautomatyzowane przetwarzanie poprzez programowanie, zmniejszając ręczną interwencję i błędy oraz poprawić dokładność i stabilność przetwarzania. Wieżę może być zainstalowana na siedzeniu szyny zjeżdżalni z w górę iw dół, w lewo i w prawo, aby przejść do odpowiedniej pozycji zgodnie z wymogami przetwarzania. Poruszając wieżę, narzędzie maszynowe może zakończyć obróbkę obu końców obrabiania, co dodatkowo poprawia elastyczność obróbki.

Parametr produktu （specyfikacja）

Pojemność przetwarzania	46sy
Obrócić ciało łóżka	Φ500
Największa przetwarzanie średnicy	Φ350
Maksymalna długość przetwarzania	400 mm
Wrzeciono
Nos wrzeciona	A2-5
Przodek barowy	Φ45
Prędkość wrzeciona	0-4500
Wrzeciono pomocnicze	A2-4 (wrzeciono silnika)
Przodek barowy	Φ36
Prędkość wrzeciona	0-5000
Precyzja mechaniczna
Powtarzaj dokładność pozycjonowania	± 0,005
Strzelanie wrzeciona	≤0,005/100 mm
Zwężenie wrzeciona	≤0,005/100 mm
X, Z Cuda	≤0,005/100 mm
Szybka prędkość ruchu osi x/z	24 m/min
Skok osiowy
Udar osi x	220 mm
Udar z osi Z.	420 mm
Oś podróżowania	± 45 mm/± 50 mm
Moc silnikowa
Wrzeciono (serwo) i silnik	7,5 kW
Oś X (serwo) i silnik	3,1 kW
Oś Z (serwo) i silnik	3,1 kW
Oś y (serwo) i silnik	2,4 kW
spłukać
spłukać	BMT45/55
Inny
Waga	4200 kg
Wymiary mechaniczne	245017502120

Święto produktów i aplikacja

Narzędzia maszynowe CNC o podwójnym wrzerze CNC są szeroko stosowane w obróbce części w branżach takich jak rolki, sprzęt sportowy, maszyny rolnicze i komponenty motoryzacyjne. Branże te mają wysokie wymagania dotyczące dokładności obróbki i wydajności części, a podwójne wrzeciona z pojedynczą wieżą CNC są idealnym wyborem do zaspokojenia tych potrzeb.
