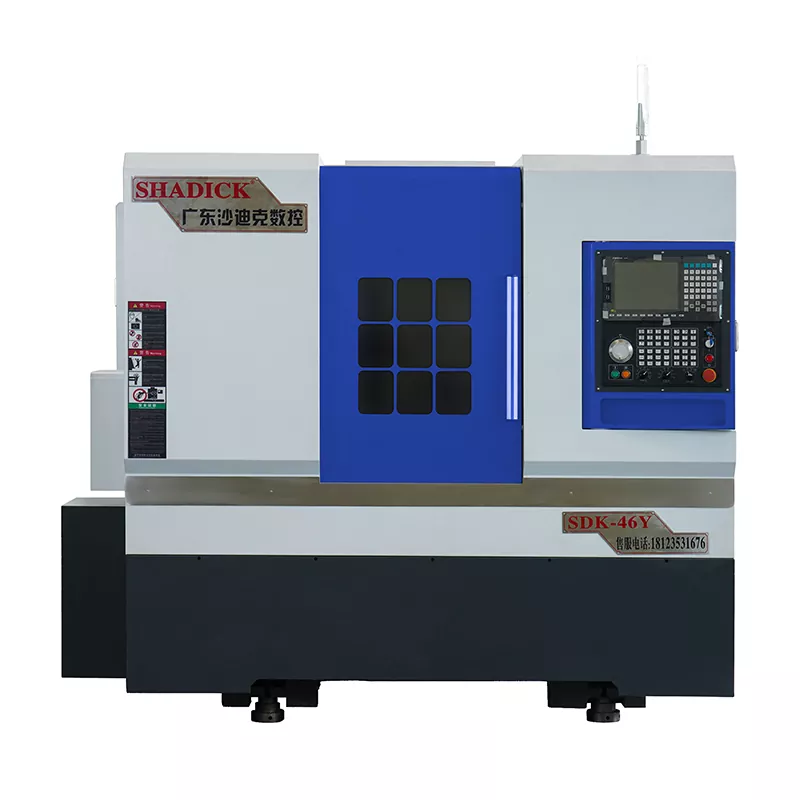

46-TAILSTOCK Turn-Mill Composite Maszyna CNC

Kompozytowa maszyna CNC 46-TAILSTOCK Turn-Mill to powszechnie używany sprzęt w branży produkcyjnej, łącząc funkcje obracania, mielenia, wiercenia, stukania i innych, umożliwiając wykonanie wielu zadań z jedną konfiguracją. Nasze centrum skrętu jest szczególnie odpowiednie do przetwarzania złożonych części, takich jak smukłe komponenty i skomplikowane zakrzywione powierzchnie, które często są trudne do osiągnięcia przy wysokiej wydajności i precyzji przy użyciu tradycyjnych metod obróbki.

Wyślij zapytanie

Opis produktu

46-TAILSTOCK Turn-Mill Maszyna CNC może jednocześnie osiągnąć funkcje złożone wielofrocesowe, takie jak obracanie, frezowanie, wiercenie, stukanie, hobbing i szczelinowanie.

Oś C wrzeciona jest wyposażona w enkoder pierścienia magnetycznego o wysokiej rozdzielczości, umożliwiając ciągłe indeksowanie (z dokładnością indeksowania do 0,01 stopni). Jest on koncentrowany z maszynowo, aby zapewnić dokładność pozycjonowania i wysoką niezawodność osi C.

Przyjmuje w pełni zamknięty projekt ochronny, który skutecznie chroni ważne elementy, takie jak śruby, przewodniki i łożyska. Jest estetycznie przyjemny, stabilny i trwały.

Wykorzystuje system operacyjny Tajwańskiego Syntec, który pozwala na szybkie pozycjonowanie podczas działalności o dużej prędkości, skutecznie poprawiając wydajność indeksowania i dokładność.

Parametr produktu （specyfikacja）

Pojemność przetwarzania	46Y
Obrócić ciało łóżka	Φ450
Największa przetwarzanie średnicy	Φ350
Wrzeciono
Nos wrzeciona	A2-5
Przodek barowy	Φ46
Prędkość wrzeciona	0-6000
Precyzja mechaniczna
Powtarzaj dokładność pozycjonowania	± 0,005
Strzelanie wrzeciona	≤0,005/100 mm
Zwężenie wrzeciona	≤0,005/100 mm
X, Z Cuda	≤0,005/100 mm
Szybka prędkość ruchu osi x/z	24 m/min
Podróżowanie foteli ogonowych
Specyfikacja rękawa tylnego	Mo's 5#
Podróżowanie foteli ogonowych	370 mm
Metoda ruchu siedzeń ogona	suwak
Górna odległość Chucka	450 mm
Zakres ciśnienia siedzeń ogona	5-20 kilogramów
Najwyższy plan podróży	120 mm
Struktura siedzenia ogona	Precyzyjny typ rękawa
Skok osiowy
Udar osi x	250 mm
Udar z osi Z.	510 mm
Udar na osi Y.	± 35 mm
Moc silnikowa
Wrzeciono (serwo) i silnik	7,5 kW
Oś X (serwo) i silnik	3,1 kW
Oś Z (serwo) i silnik	3,1 kW
Oś y (serwo) i silnik	2,4 kW
Silnik na głowę zasilania	5,5 kW
15- Stacja Power Turre (BMT40)	Król CNC z Tajwanu w Chinach
Power Head 0 - stopień	2
Power Head 90 - stopień	2
Inny
Waga	3600 kg
Wymiary mechaniczne	285017802040

Święto produktów i aplikacja

Kompleks skrętu z Tailstock to wszechstronny sprzęt do obróbki, który łączy funkcje obracania i mielenia, i ma urządzenie z tyłu, aby obsługiwać przetwarzanie różnych robót. Ten 46-tailstock Turn-Mill kompozytowy Maszyna CNC Wysoka precyzyjna, wysoka wydajność i zdolność do przetwarzania złożonych obrabiarek sprawiają, że jest szeroko stosowany w wielu branżach.

Szczegóły produkcyjne

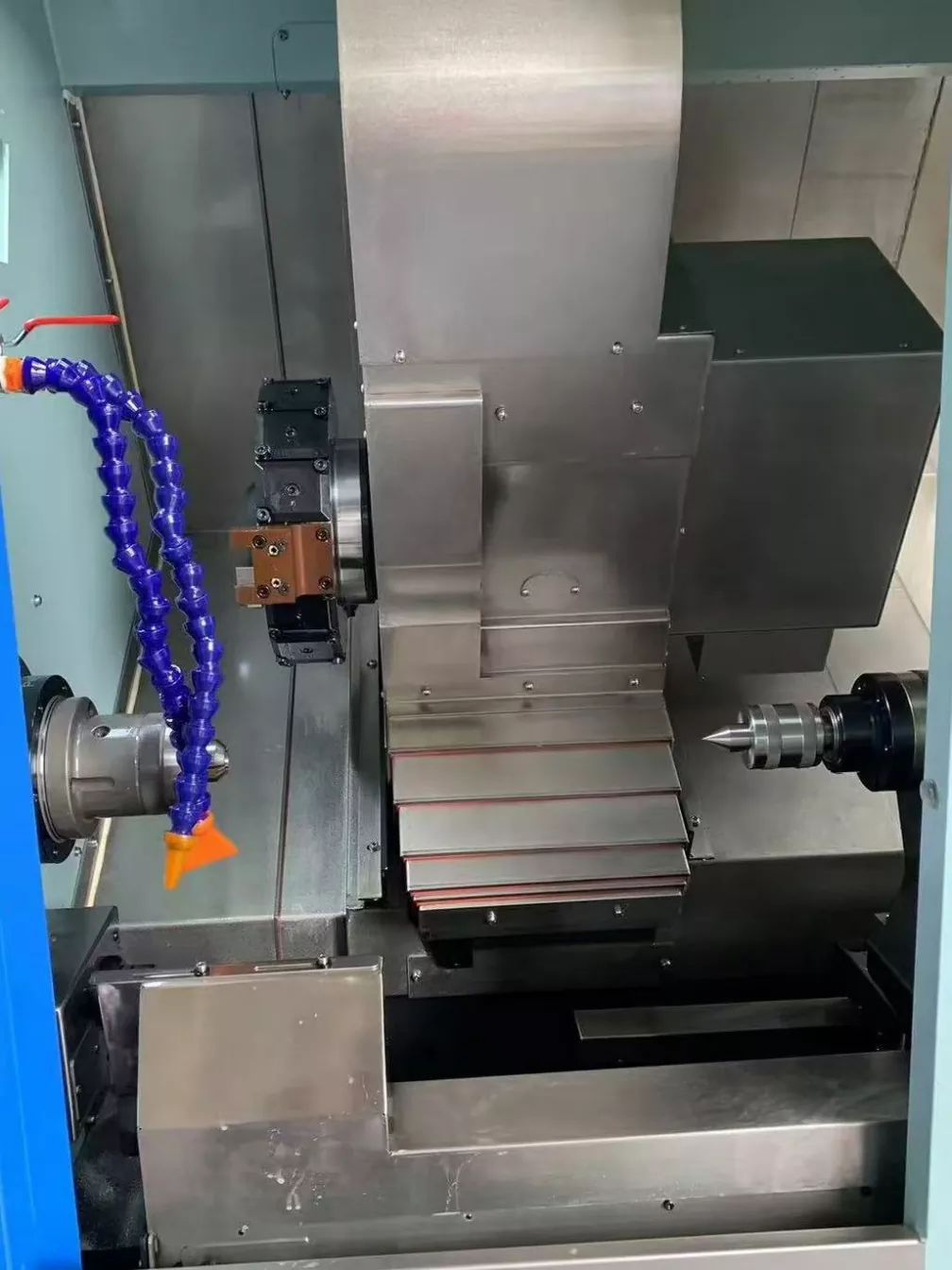

46-TAILSTOCK Turn-Mill kompozytowy maszyna CNC Struktura wewnętrzna narzędzia maszynowego.

15-stacjonarna wieżyca może załadować więcej narzędzi. Podczas obróbki złożonych części nie ma potrzeby często zmiany narzędzi, co zmniejsza przestoje spowodowane zmianą narzędzia i poprawia wydajność obróbki.
