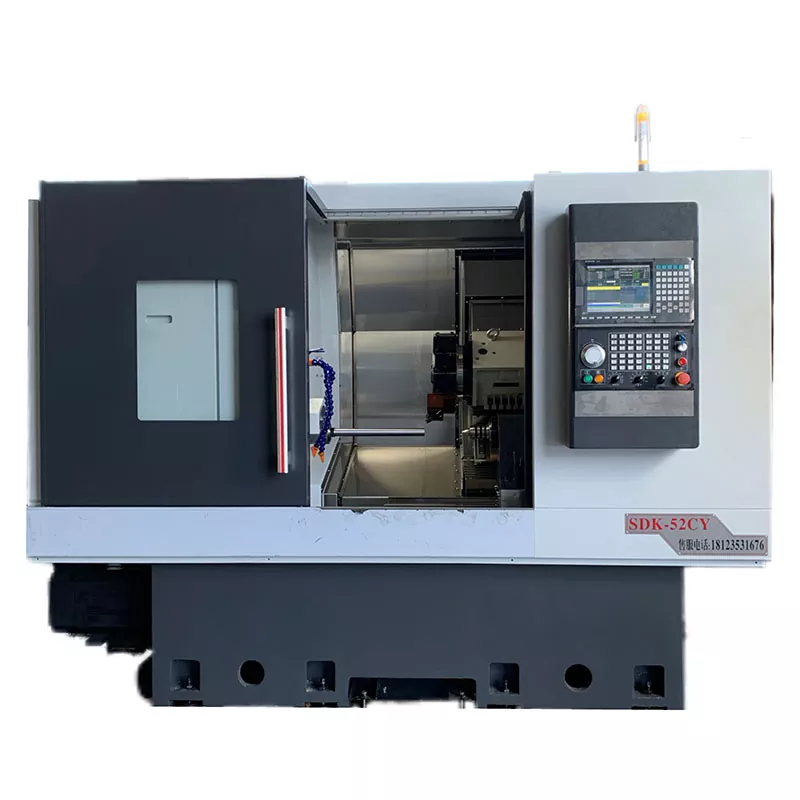

Interpolowane narzędzia maszynowe CNC osi Y-osi

Interpolowane narzędzia maszynowe CNC w osi Y, jako zaawansowany model w serii kompleksowych maszyn z tokarką, wykorzystuje swoją unikalną metodę przetwarzania, która łączy elastyczne ruchy obfitości przedprzepust-i w wysokości osi X z precyzyjnym przemieszczeniem pionowym osi Y, w celu osiągnięcia wydajnej integracji wielopoziomowej. Ten innowacyjny projekt nie tylko znacznie zwiększa wydajność produkcji, ale także bezproblemowo dostosowuje się do pilnych wymagań nowoczesnej produkcji w zakresie wydajnej i wysokiej jakości produkcji.

Wyślij zapytanie

Opis produktu

Nasze interpolowane złożone narzędzia obrotowe CNC z osi Y są wyposażone w importowane precyzyjne przewodniki liniowe, śruby rolkowe i precyzyjne łożyska.

W pełni wykorzystuje największe zalety czterokrotnie ciężkie cięcie i wysoką sztywność.

Jest to obróbka obróbki obróbki z połączeniem z interpolowaną wieżą zasilającą osi Y i środkiem odstockowego, nowy model zastępujący prostą maszynę osi Y.

Programowalne hydrauliczne środowiskostockstockstock umożliwia eksploatację jednoosobową rozszerzenie lub cofanie się, ułatwiając łatwe zaciskanie przedmiotu obrabianego. Ma kontrolę dwumiejscową (szybką i powolną).

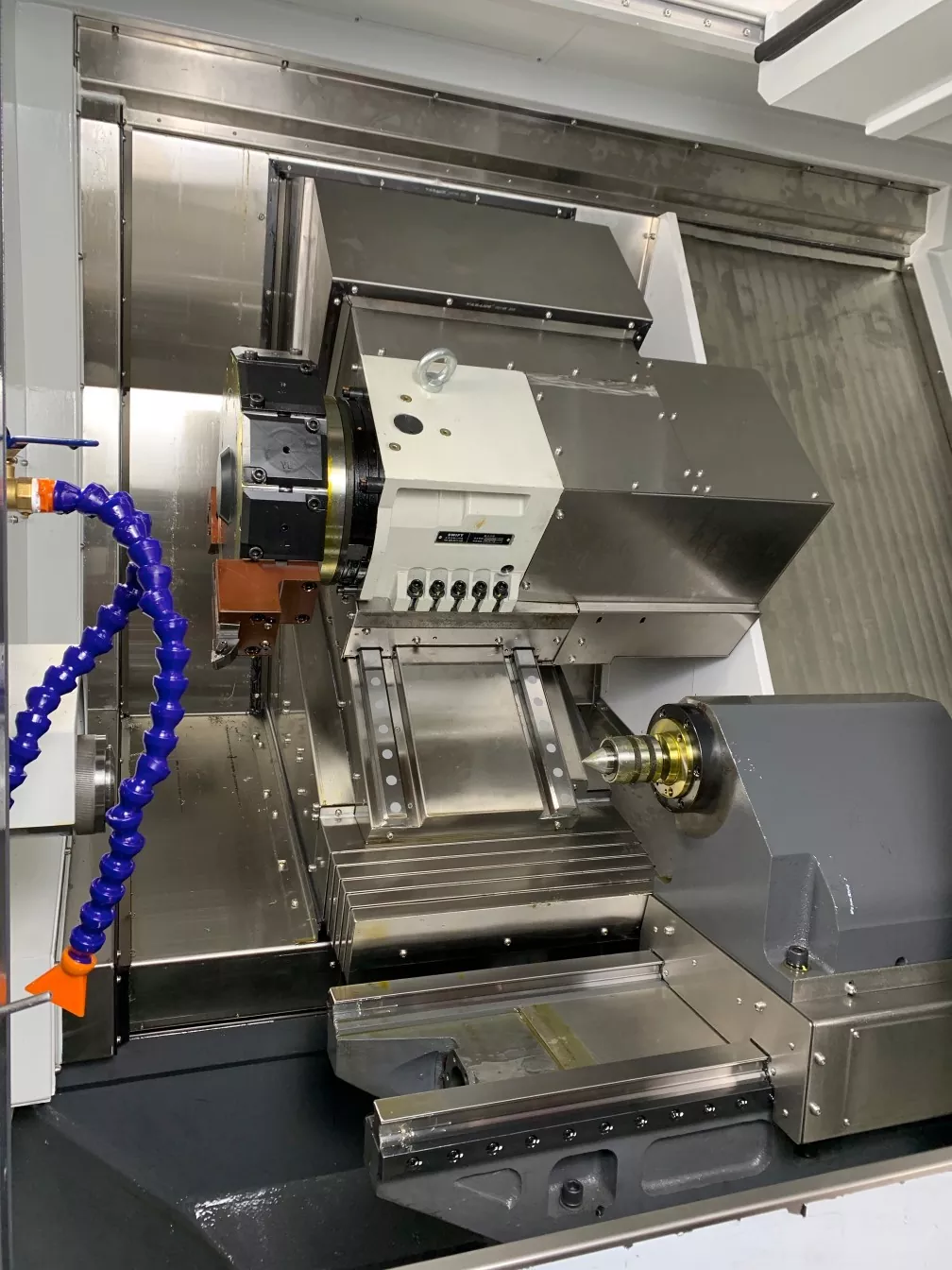

Wieży zasilająca jest używana do obróbki części o wysokiej szaleństwa, a interpolowana głowica zasilania osi Y może być używana w połączeniu z funkcją złożoną złożoną z kompleksem z kompleksami maszynowymi.

Złoża maszynowego narzędzia przyjmuje konstrukcję szyny o wysokiej niskiej temperaturze o współczynniku kąta 15:30 stopni, co może skutecznie zapewnić, że narzędzie maszynowe nie będzie deformacyjne podczas długoterminowej pracy i ma dobrą sztywność i silną stabilność.

Parametr produktu （specyfikacja）

Pojemność przetwarzania	52CY
Obrócić ciało łóżka	Φ600
Największa przetwarzanie średnicy	Φ350
Wrzeciono
Nos wrzeciona	A2-6
Przodek barowy	Φ52
Prędkość wrzeciona	0-4500
Precyzja mechaniczna
Powtarzaj dokładność pozycjonowania	± 0,005
Strzelanie wrzeciona	≤0,005/100 mm
Zwężenie wrzeciona	≤0,005/100 mm
X, Z Cuda	≤0,005/100 mm
Szybka prędkość ruchu osi x/z	24 m/min
Podróżowanie foteli ogonowych
Specyfikacja rękawa tylnego	MO 4#
Podróżowanie foteli ogonowych	500 mm
Metoda ruchu siedzeń ogona	suwak
Górna odległość Chucka	630 mm
Zakres ciśnienia siedzeń ogona	5-20 kilogramów
Najwyższy plan podróży	120 mm
Struktura siedzenia ogona	Precyzyjny typ rękawa
Skok osiowy
Promień podróży osi x	260 mm
Udar z osi Z.	620 mm
Udar na osi Y.	﹢ 60 mm﹣68 mm
Moc silnikowa
Wrzeciono (serwo) i silnik	11 kW
Oś X (serwo) i silnik	3,1 kW
Oś Z (serwo) i silnik	3,1 kW
Oś y (serwo) i silnik	2,4 kW
Silnik na głowę zasilania	5,5 kW
spłukać
spłukać	BMT55
Inny
Waga	5000 kg
Wymiary mechaniczne	290019502100

Święto produktów i aplikacja

Interpolowane złożone narzędzia maszynowe CNC w osi Y są szeroko stosowane w różnych branżach produkcyjnych, szczególnie w przetwarzaniu bardzo precyzyjnych i złożonych części, takich jak wkładki dokowania, części motoryzacyjne, sprzęt medyczny itp., Które mają znaczące zalety. Ponadto można go również stosować do przetwarzania części o złożonych kształtach geometrycznych, różnych rozmiarach i wysokich wymagań precyzyjnych, takich jak cylindryczne powierzchnie, powierzchnie stożkowe, kropki, powierzchnie sferyczne i inne rodzaje obracających się powierzchni.

Szczegóły produkcyjne

Jest napędzany i kontrolowany przez pręt śrubowy i silnik serwo. Można ustawić instrukcje dotyczące ruchu i ciągu, a operacja jest prosta.

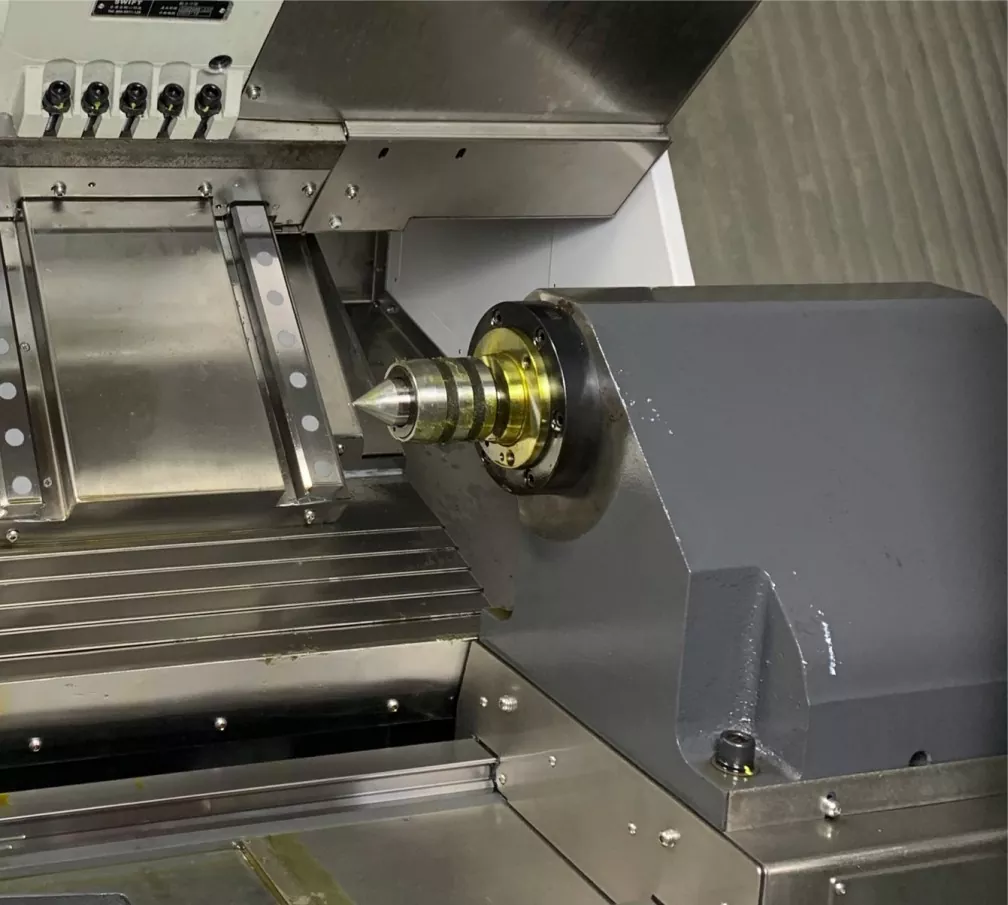

Przyjmuje zaprojektowanie programowalnego hydraulicznego surtu, co ułatwia zapewnienie okrągłości i koncentryczności podczas przetwarzania bardzo długich i smukłych części wału.

Programowalny hydrauliczny surowiec może kontrolować ruch do przodu, do tyłu i zatrzymywaniestka ogona przez kod M i kod K. Ponadto pozwala na dowolną regulację ciśnienia. Jest to proste, wygodne, bezpieczne i niezawodne.
