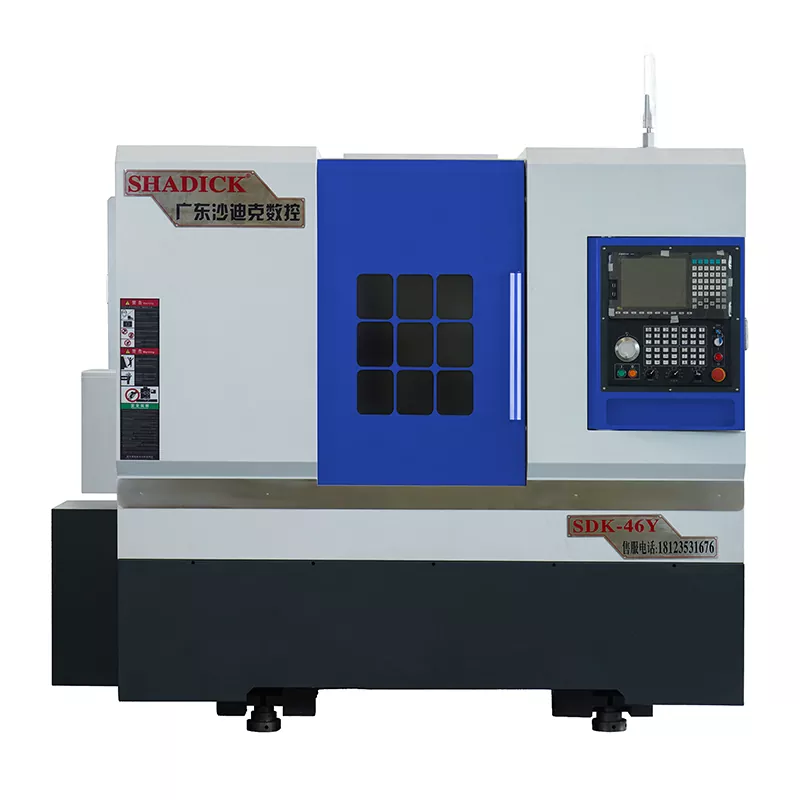

46 Turning and Filling Compound CNC Machine Tools

Shadick zapewnia nie tylko wysokiej klasy 46-obracające się i mielone kompleksowe maszyny CNC, ale także wyróżnia się w dostosowanych usługach. Nasz zespół techniczny będzie starannie zaprojektować przepływ procesu, konfiguruje narzędzia i planuje rozwiązania automatyzacji w oparciu o szczególne potrzeby każdego klienta, naprawdę zapewniając rozwiązanie „kompleksowego” dla wszystkich klientów. Wybór Shadick oznacza wybór partnera produkcyjnego, który może osiągnąć wydajne i bezproblemowe operacje.

Wyślij zapytanie

Opis produktu

Nasze 46-obracające się i mielone narzędzia maszynowe CNC wykorzystują prawdziwą kontrolę wieży zasilającej osi Y do wykonania złożonej obróbki części.

Każda oś jest wyposażona w importowane precyzyjne przewodniki liniowe, śruby wałkowe i precyzyjne łożyska.

Może wykonywać precyzyjne obróbkę stalowych części i stali nierdzewnej, a także wiercenie i stukanie końców wału.

Oś y bezpośrednio sprzężonej wieży zasilającej przyjmuje 4-przewodową kontrolę szyny/podwójną kolei twardej, co znacznie poprawia precyzję i wysoką sztywność.

Parametr produktu （specyfikacja）

Pojemność przetwarzania	46Y
Obrócić ciało łóżka	Φ450
Największa przetwarzanie średnicy	Φ350
Wrzeciono
Nos wrzeciona	A2-5
Przodek barowy	Φ46
Prędkość wrzeciona	0-6000
Precyzja mechaniczna
Powtarzaj dokładność pozycjonowania	± 0,003
Strzelanie wrzeciona	≤0,005/100 mm
Zwężenie wrzeciona	≤0,005/100 mm
X, Z Cuda	≤0,005/100 mm
Szybka prędkość ruchu osi x/z	24 m/min
Skok osiowy
Promień osi x	250 mm
Udar z osi Z.	400 mm
Udar na osi Y.	± 35 mm
Moc silnikowa
Wrzeciono (serwo) i silnik	7,5 kW
Oś X (serwo) i silnik	3,1 kW
Oś Z (serwo) i silnik	3,1 kW
Oś y (serwo) i silnik	2,4 kW
Silnik na głowę zasilania	5,5 kW

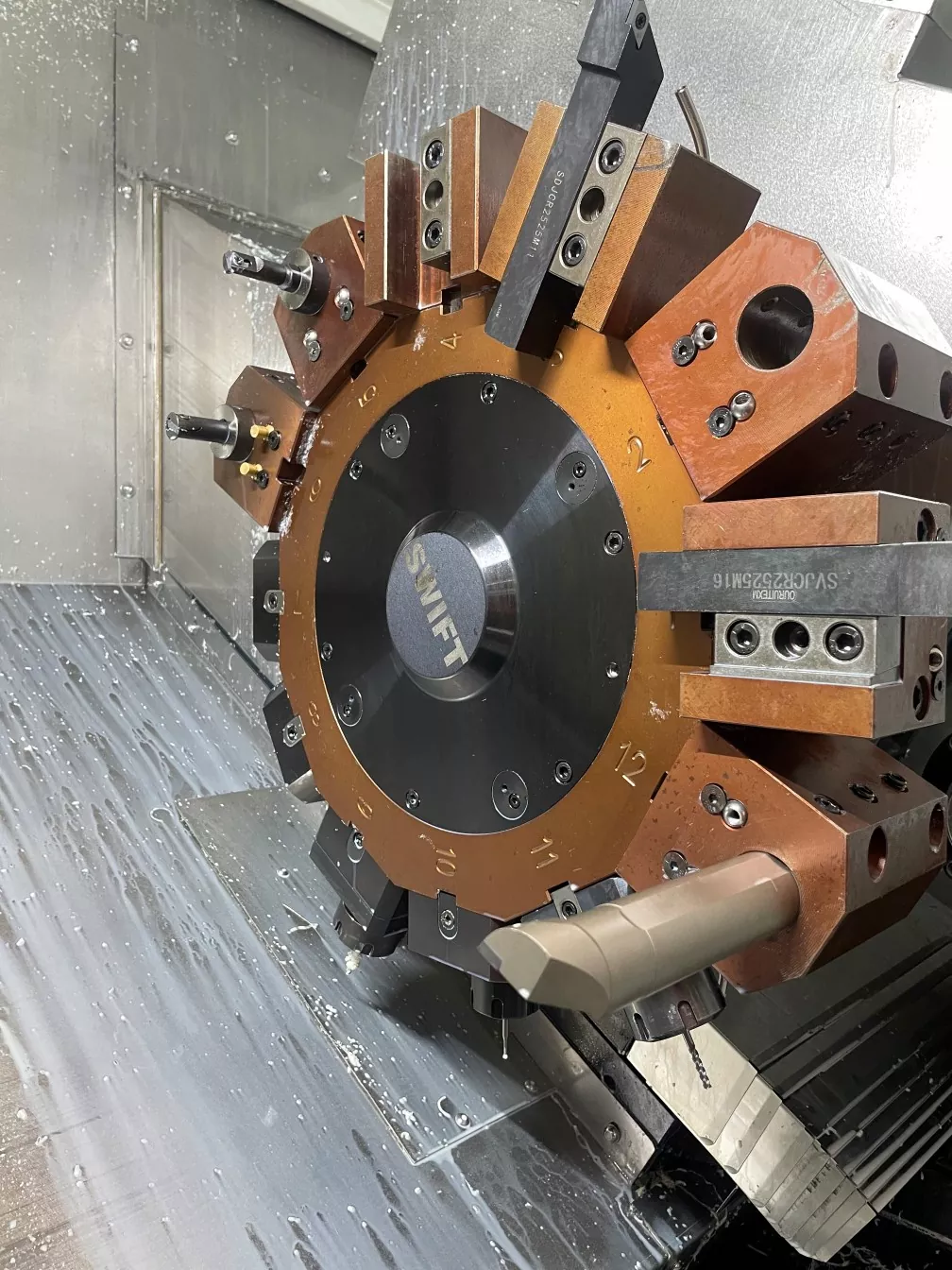

12 - Station Power Turre (BMT40)	Król CNC z Tajwanu w Chinach
Power Head 0 - stopień	2
Power Head 90 - stopień	2
Inny
Waga	3600 kg
Wymiary mechaniczne	273017101920

Święto produktów i aplikacja

Związek obracający i mielony Shadick 46 CNC łączy funkcje tokarki i centrum obróbki. Jest specjalnie zaprojektowany do obsługi produktów o wysokich wymaganiach dotyczących precyzji, koncentryczności i koncentracji. Zwykle służy do przetwarzania części zamiennych na polach, takich jak przemysł motoryzacyjny, lotniczy i produkujący pleśń. Dzięki pojedynczej zacisku może zakończyć przetwarzanie złożonych części, skracając czas produkcji i zmniejszając koszty.

Szczegóły produkcyjne

46 Turning and Filling Compound CNC Machine Tools Wewnętrzne wyświetlanie struktury

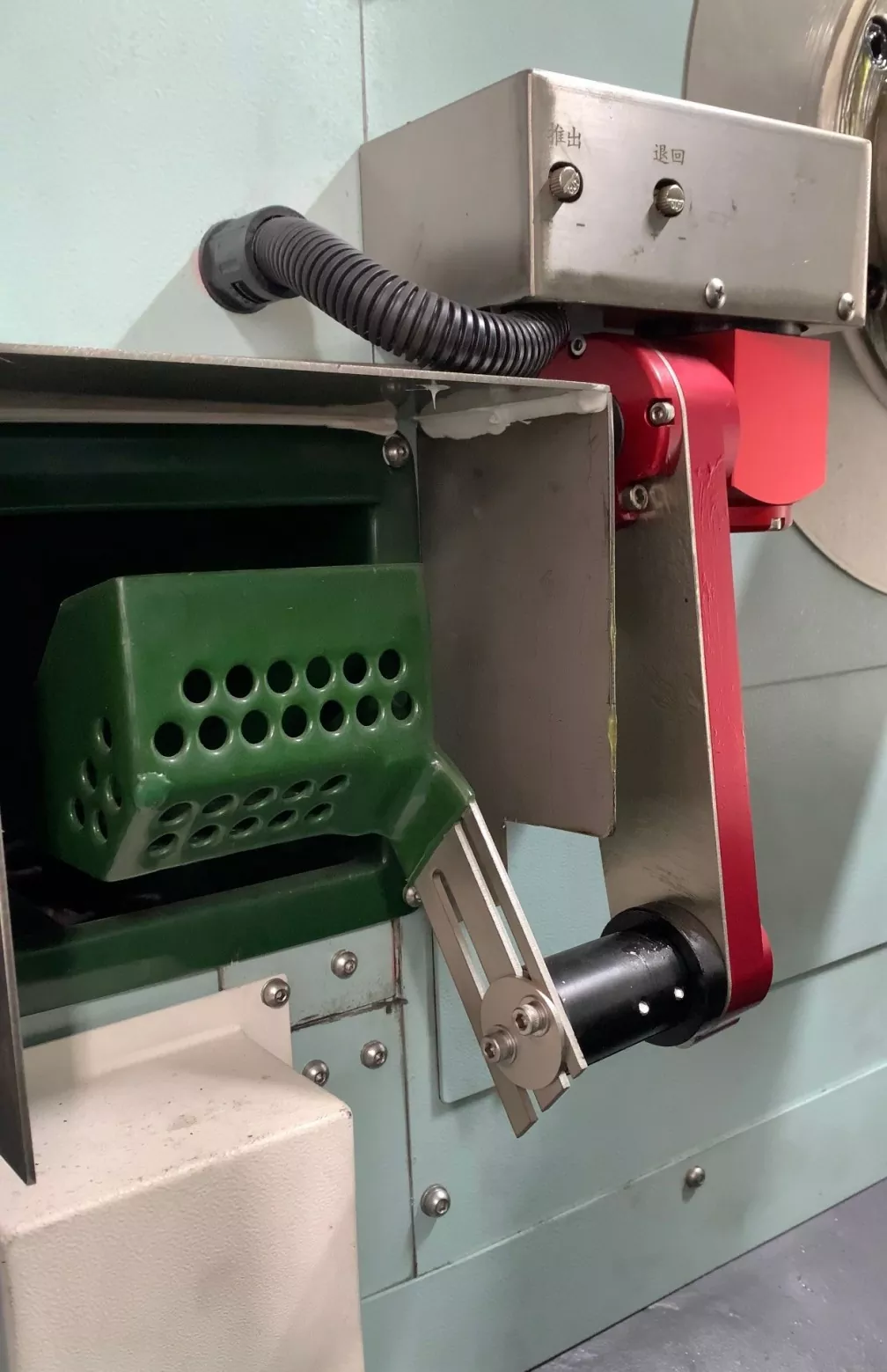

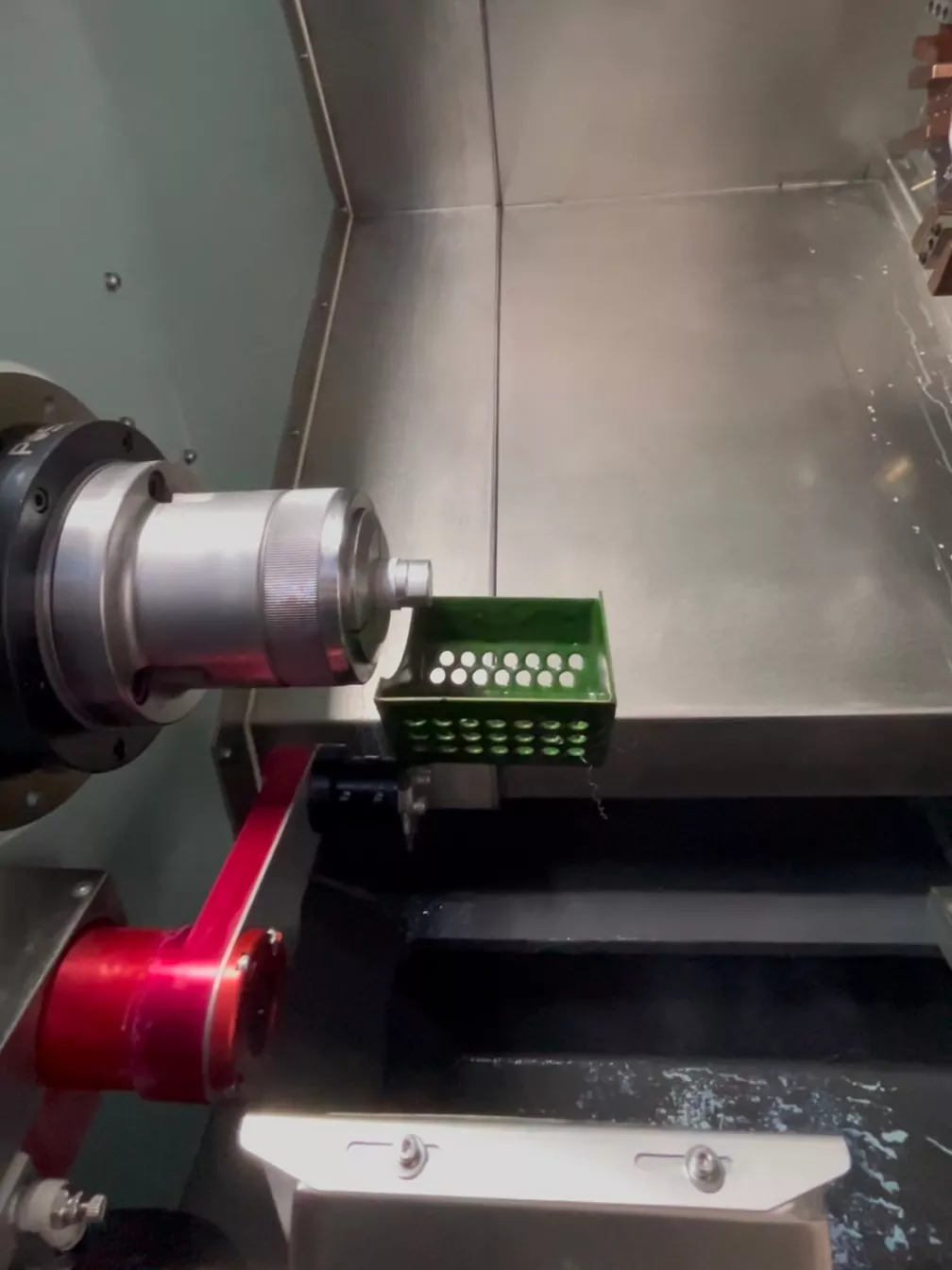

Nasz sprzęt pozwala na opcjonalną instalację kolekcjonera obrabianego i automatycznego podajnika zgodnie z potrzebami klientów, które mogą zaoszczędzić czas i pracę oraz obniżyć koszty.
