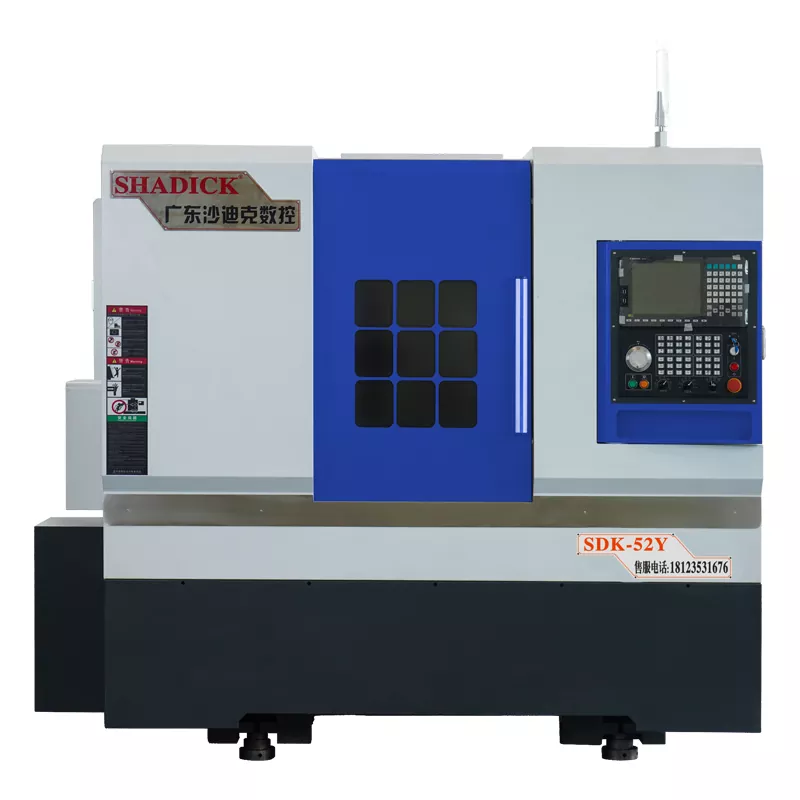

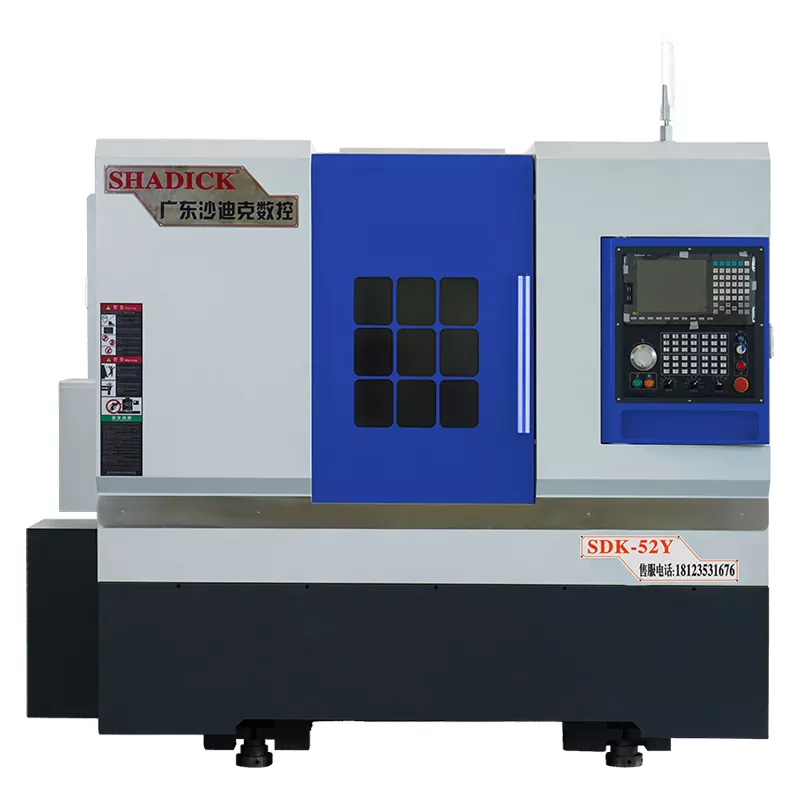

52-TAILSTOCK Turn-Mill Composite Maszyna CNC

Shadick 52-Tailstock Turn-Mill Composil Maszyna CNC można elastycznie skonfigurować za pomocą zwykłego lub programowalnego hydraulicznegostka według potrzeb klientów. Zwykła hydrauliczna ostok ogony jest łatwy w obsłudze, ale jego elastyczność i dokładność są ograniczone; Z drugiej strony programowalny hydrauliczny surowiec opiera się na zaawansowanej kontroli programowania w celu osiągnięcia wysokiej precyzji i elastycznej obróbki, spełniając złożone wymagania.

Wyślij zapytanie

Opis produktu

Oś Y z kompozytem CNC z kompozytem CNC Shadick 52-Taper-Mill jest kontrolowany przez 4 przewodniki liniowe lub podwójne zahartowane przewodniki, co znacznie poprawia precyzję i wysoką sztywność.

Jest wyposażony w programowalny hydrauliczny surowiec. Za pomocą jednego naciśnięcia przycisku możesz przedłużyć lub cofać rękę ogonową, ułatwiając zaciskanie obrabiarzy. Ma kontrolę dwumiejscową (szybką i powolną).

Ma funkcję obróbki cztero -osiowej obracania się do obracania, mielenia, wiercenia, stukania itp., I może ukończyć wiercenie i stukanie końcami części części.

Wieży zasilająca może być używana do maszynowania części o wysokiej szaleństwie. Prawdziwą głowicę zasilania osi Y można połączyć z funkcją skrętu złożoną z kompleksowymi częściami maszyn.

Może wykonywać precyzyjną obróbkę na dużą skalę na częściach stali i ze stali nierdzewnej, a także wiercenie i stukanie w końce wału. Maszyna z ostoką ogonową może przetwarzać części długiego wału.

Z boku znajduje się moduł funkcji narzędzia elektrycznego, który może wykonywać takie funkcje, jak wiercenie, stukanie i frezowanie, umożliwiając precyzyjne wiercenie i frezowanie różnych części wału.

Silnik zasilania ma moc 5,5 kW i jest wyposażony w niezależny układ chłodzenia. Jego maksymalna prędkość obrotowa może osiągnąć 8000 obrotów na minutę. Może wykonywać 24-godzinne obróbki bez przegrzania lub wyzwalania alarmu.

Parametr produktu (specyfikacja)

Pojemność przetwarzania	52Y
Obrócić ciało łóżka	Φ500
Największa przetwarzanie średnicy	Φ350
Wrzeciono
Nos wrzeciona	A2-6
Przodek barowy	Φ52
Prędkość wrzeciona	0-6000
Precyzja mechaniczna
Powtarzaj dokładność pozycjonowania	± 0,005
Strzelanie wrzeciona	≤0,005/100 mm
Zwężenie wrzeciona	≤0,005/100 mm
X, Z Cuda	≤0,005/100 mm
Szybka prędkość ruchu osi x/z	24 m/min
Podróżowanie foteli ogonowych
Specyfikacja rękawa tylnego	Mo's 5#
Podróżowanie foteli ogonowych	420 mm
Metoda ruchu siedzeń ogona	suwak
Górna odległość Chucka	450 mm
Zakres ciśnienia siedzeń ogona	5-20 kilogramów
Najwyższy plan podróży	120 mm
Struktura siedzenia ogona	Precyzyjny typ rękawa
Skok osiowy
Udar osi x	260 mm
Udar z osi Z.	520 mm
Udar na osi Y.	± 45 mm/± 50 mm
Moc silnikowa
Wrzeciono (serwo) i silnik	11 kW
Oś X (serwo) i silnik	3,1 kW
Oś Z (serwo) i silnik	3,1 kW
Oś y (serwo) i silnik	2,4 kW
Silnik na głowę zasilania	5,5 kW
12- Stacja Power Turre (BMT45)	Król CNC z Tajwanu w Chinach
Power Head 0 - stopień	2
Power Head 90 - stopień	2
Inny
Waga	3700 kg
Wymiary mechaniczne	285017802040

Funkcja produktu i aplikacja

Narzędzie maszynowe złożone z natury z natury ma wysoką wydajność i wielofunkcyjność. Jest w stanie wykonać różne zadania obróbki w jednym zacisku, co czyni go bardzo odpowiednim dla branż produkcyjnych wymagających wydajnej produkcji. Ma to zastosowanie do obróbki długiej osi w branżach, takich jak części motoryzacyjne, przemysł przesyłowy i wytwarzanie energii wiatrowej.

Szczegóły produkcyjne

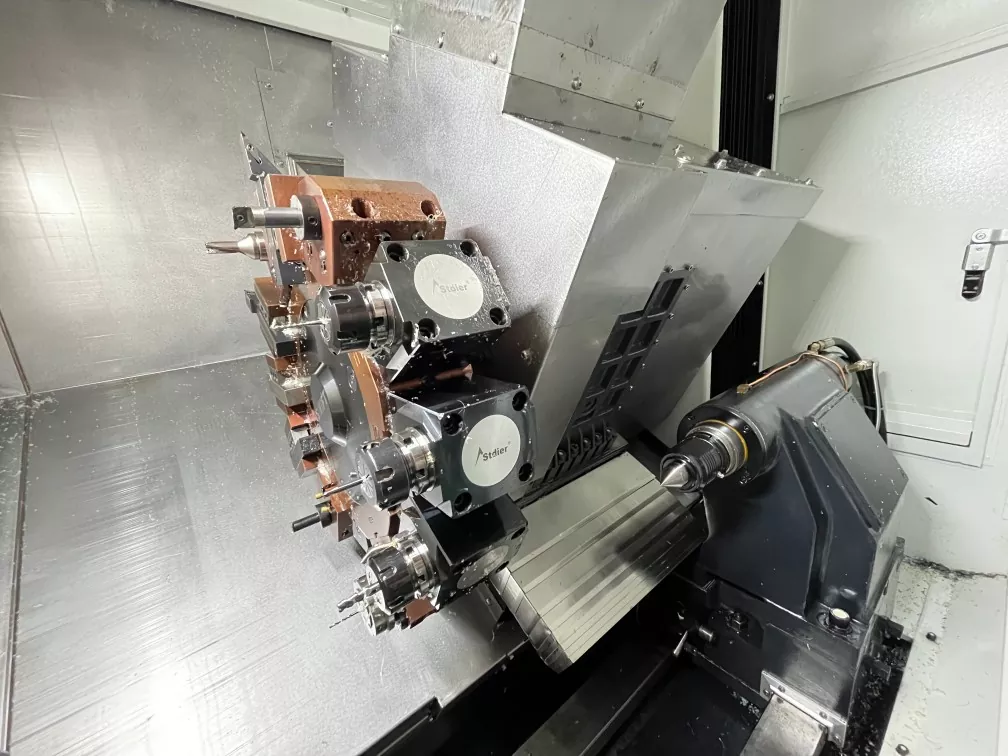

52-TAILSTOCK Turn-Mill kompozytowy kompozytor CNC Wewnętrzna struktura maszyny maszynowej narzędzia maszynowego BMT55 Servo-Servoived Turre poprawia niezawodność indeksowania i zapewnia wysoką sztywność podczas mielenia.
